Zonnepaneelset Flexibel 100Wp mono MPPT ETFE Junctionbox

Laad je accu met zonnestroom, ook als je camperdak of bootdek niet vlak is. Paneel, laadregelaar, kabel en dakdoorvoer zitten in één set.

Past op een gebogen dak, want het paneel is dun en licht
Bestand tegen regen, stof en zoutnevel, ook op zee
Incidenteel beloopbaar voor onderhoud aan dak of dek
Later uit te breiden met een tweede paneel

€329,00

Taxes included.

Op voorraad – 1-2 werkdagen levertijd

Ook af te halen in onze showroom in Nijkerk

2 jaar garantie op elk onderdeel
30 dagen bedenktijd, gewoon retour sturen
Zelf ingepakt op compleetheid gecontroleerd
Sinds 2012 hét adres voor off-grid energie

Complete your installation

Productinformatie

Geschikt voor

Camper Boot & jacht Vrachtwagen Zonne-energie Off-grid & camping Paneel IP68

Omschrijving

Deze flexibele zonnepaneelset van 100Wp bevat de onderdelen om zonnestroom te laden in je 12V-systeem: een flexibel monokristallijn zonnepaneel van 100Wp, een Victron MPPT 75/15 laadregelaar (naar keuze BlueSolar of SmartSolar), 5 m rode en 5 m zwarte kabel met solar connectoren, een dakdoorvoer en een tube Zettex MS25 kit. Je hoeft dus geen losse onderdelen bij elkaar te zoeken: wij hebben de set zelf op compleetheid gecontroleerd en ingepakt.

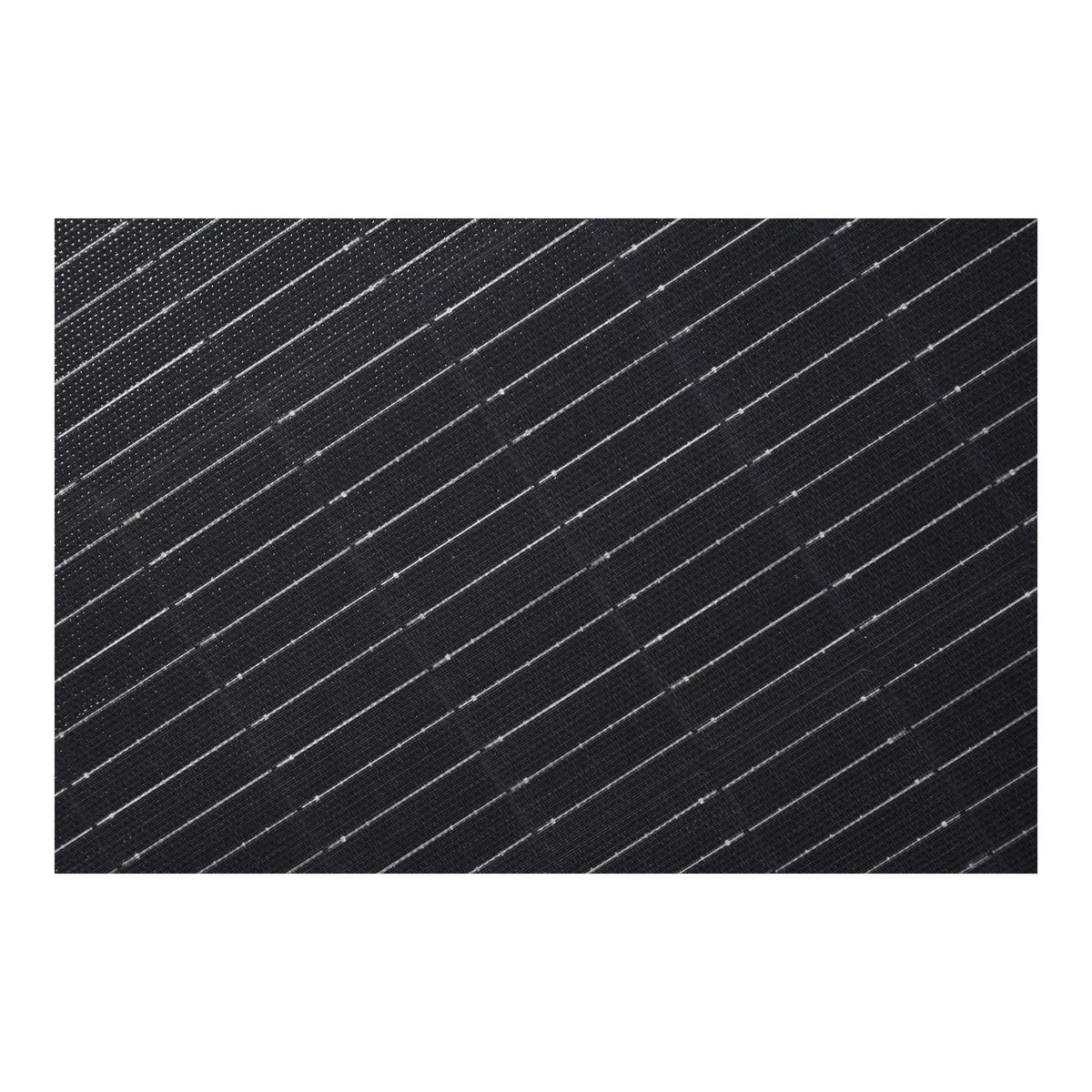

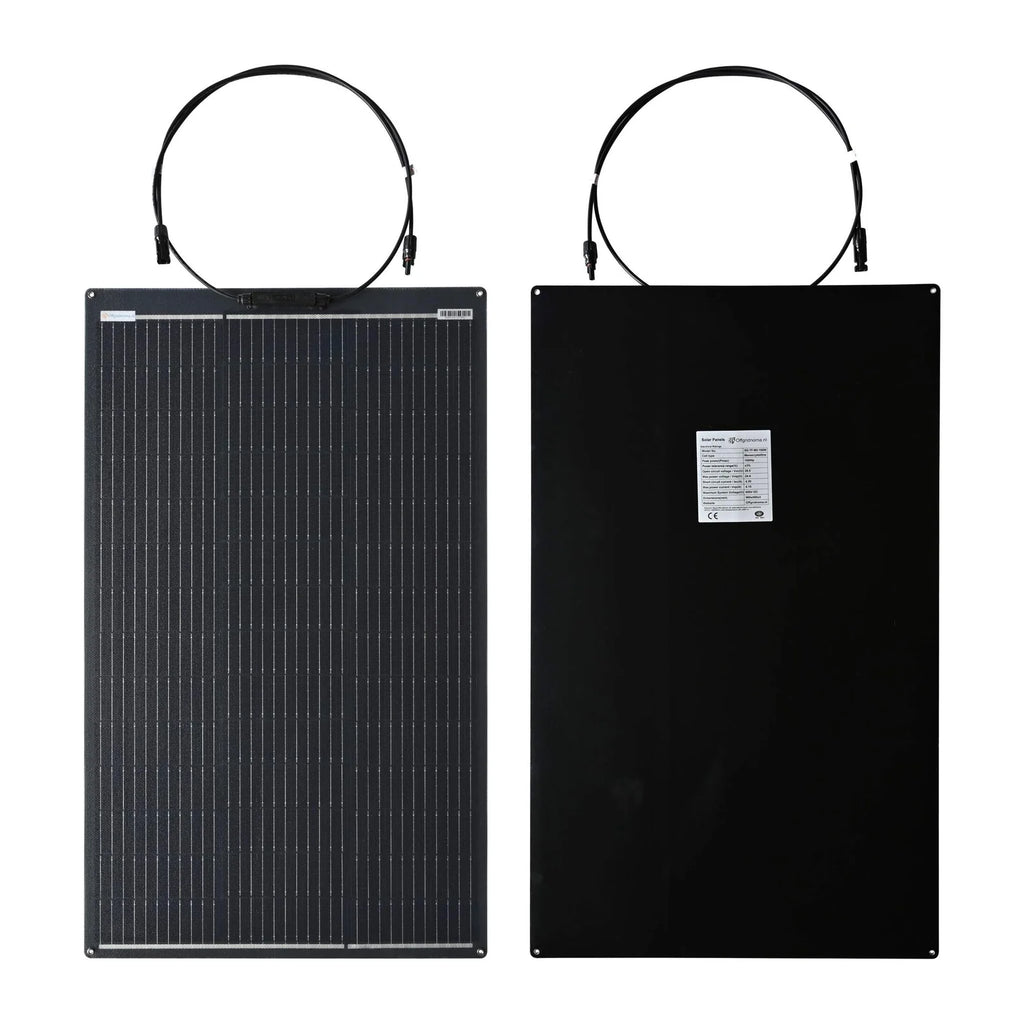

Het paneel heeft 42 monokristallijne cellen met een rendement tot 22,7% en een ETFE-toplaag die IP68 getest is op water en stof en 672 uur zoutnevel doorstaat. Met een Vmp van 24,4V en een Voc van 28,5V ligt de paneelspanning hoger dan bij veel andere flexibele panelen. Dat past goed bij de Victron MPPT 75/15: op een 12V-accu zet deze laadregelaar het spanningsverschil tussen paneel en accu om in extra laadstroom, tot maximaal 15A. De regelaar herkent 12V en 24V accuspanning automatisch, verwerkt tot 75V paneelspanning en laadt lithium (LiFePO4), AGM, gel en natte accu's.

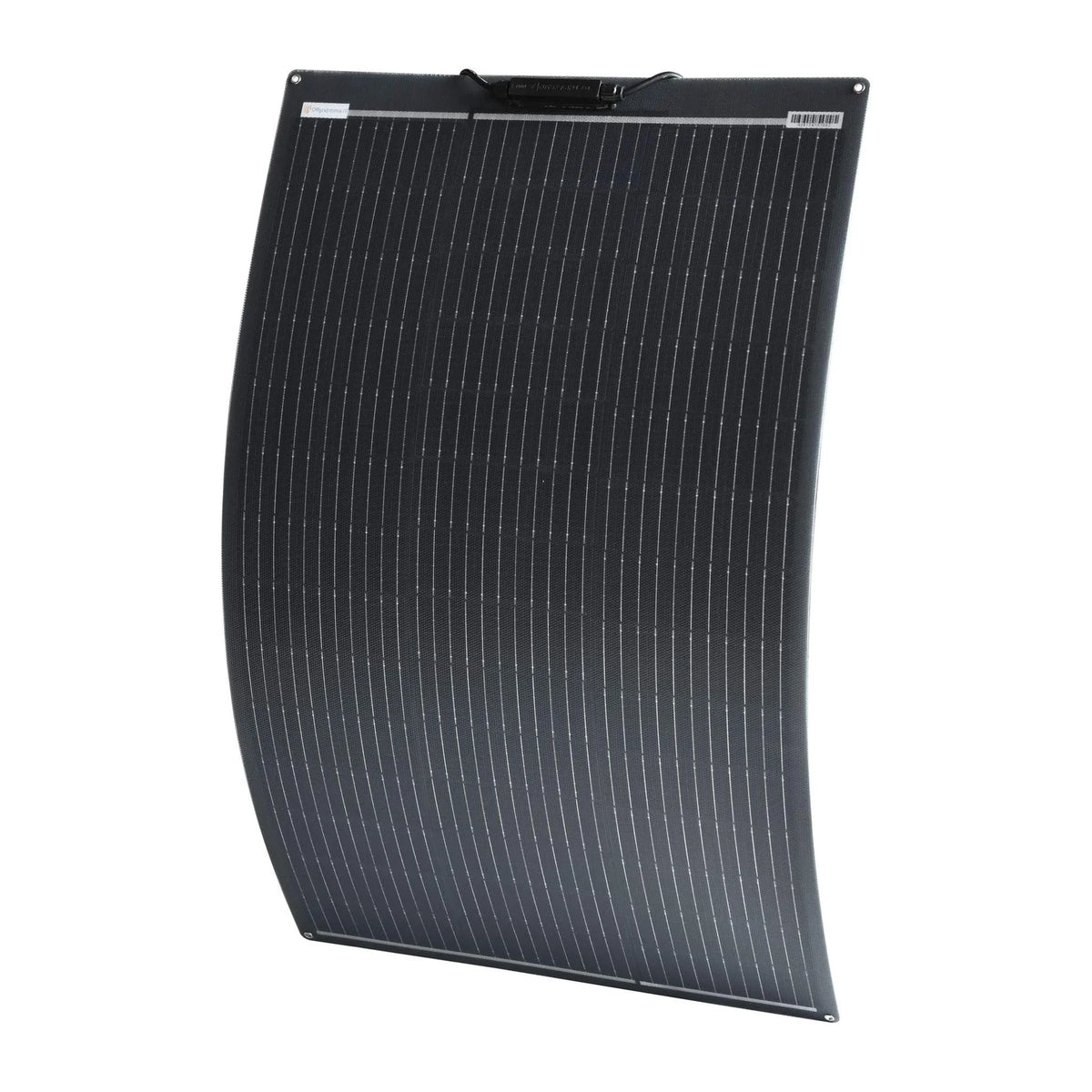

Het paneel is slechts 3 mm dik en weegt 1,92 kg, waardoor je het op een gebogen camperdak of bootdek lijmt (minimale buigradius 150 mm). De kabels van 5 m (4 mm²) hebben de connectoren er al aan, en met de meegeleverde Zettex MS25 kit plak je het paneel vast en dicht je de dakdoorvoer waterdicht af. De SmartSolar heeft Bluetooth ingebouwd, zodat je het laadprofiel en de opbrengst met de VictronConnect-app instelt en uitleest; de BlueSolar heeft geen Bluetooth. De installatie staat stap voor stap in de installatiehandleiding, die je bij de downloads vindt.

Deze zonnepaneelset is geschikt voor fabriekscampers en zelfbouwcampers, boten en jachten, vrachtwagens en off-grid opstellingen waar een star glazen paneel te zwaar of te kwetsbaar is. Bij één paneel is de set bedoeld voor een 12V-accusysteem. Het paneel is CE gecertificeerd en de hele set heeft 2 jaar garantie.

Meegeleverd

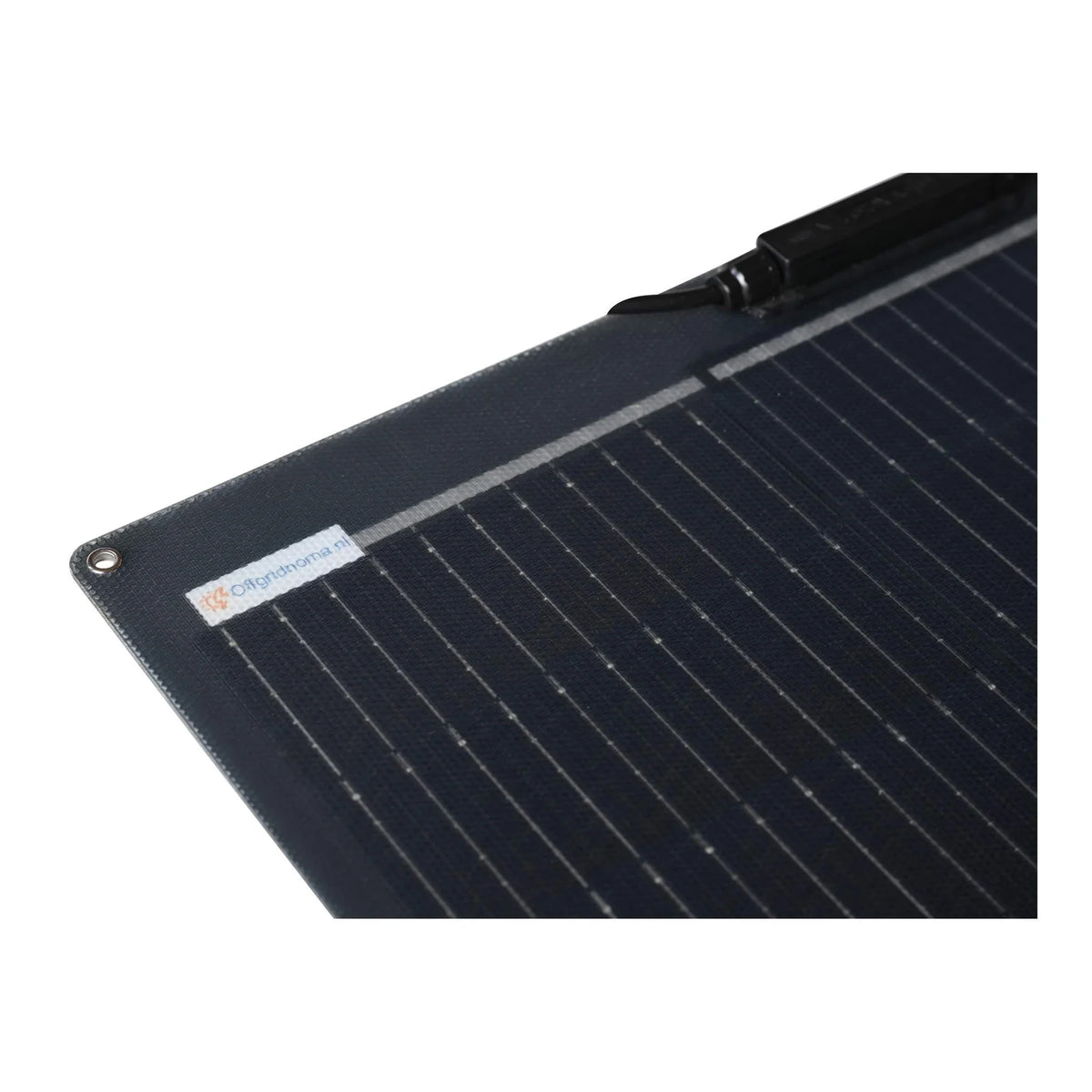

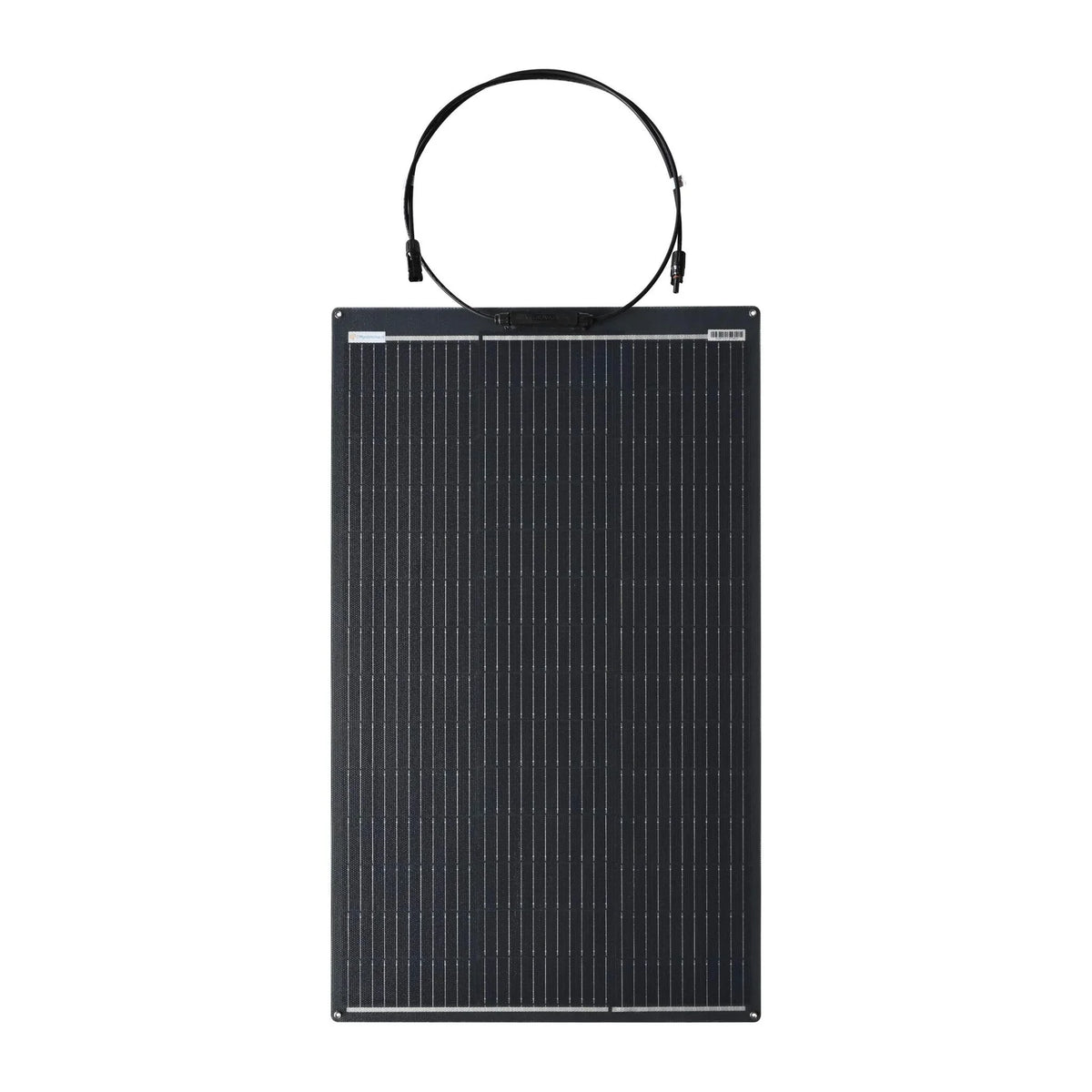

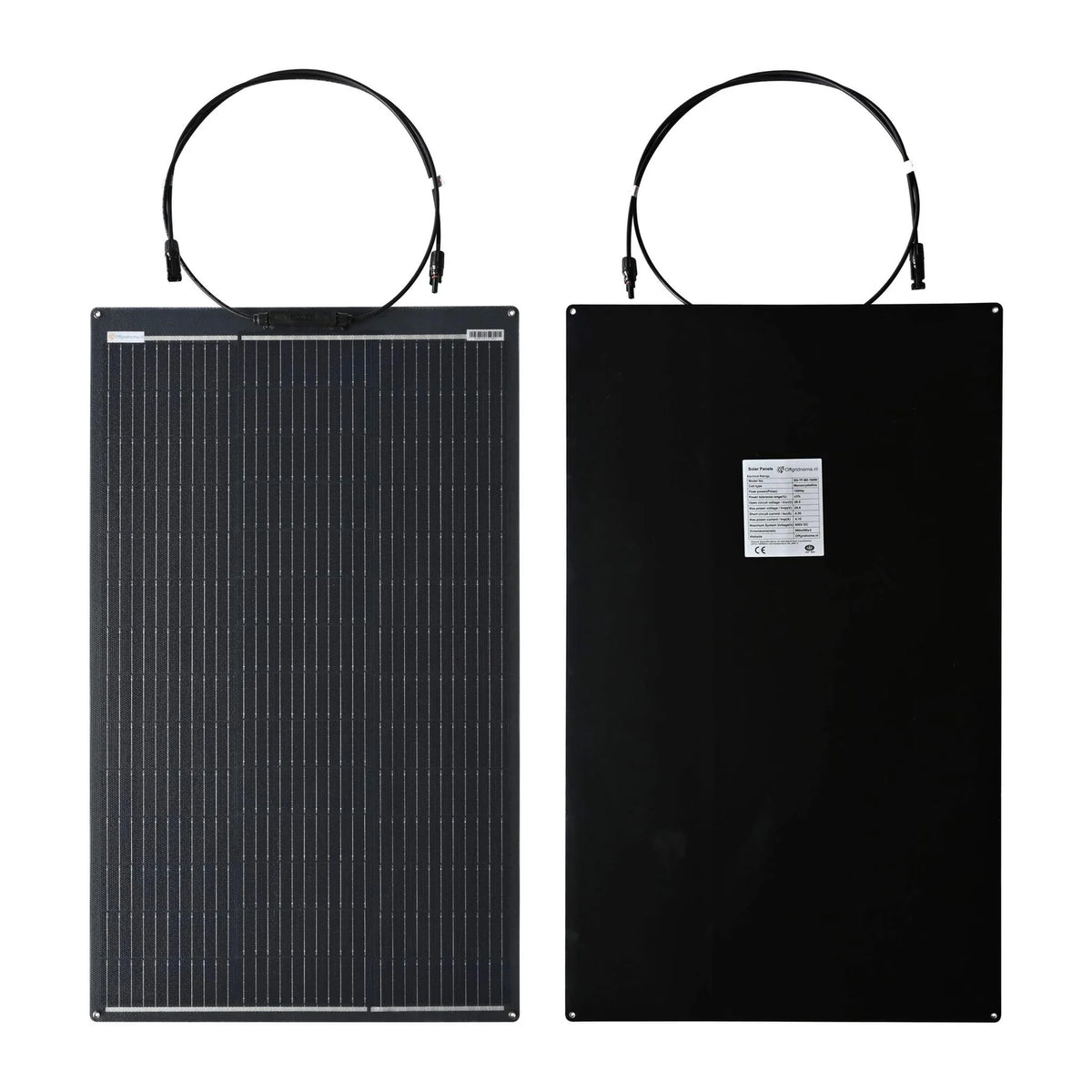

1× flexibel zonnepaneel 100Wp, zwart (ETFE)
1× Victron MPPT 75/15 laadregelaar (BlueSolar of SmartSolar, naar keuze)
1× 5 m rode kabel met connectoren
1× 5 m zwarte kabel met connectoren
1× dakdoorvoer

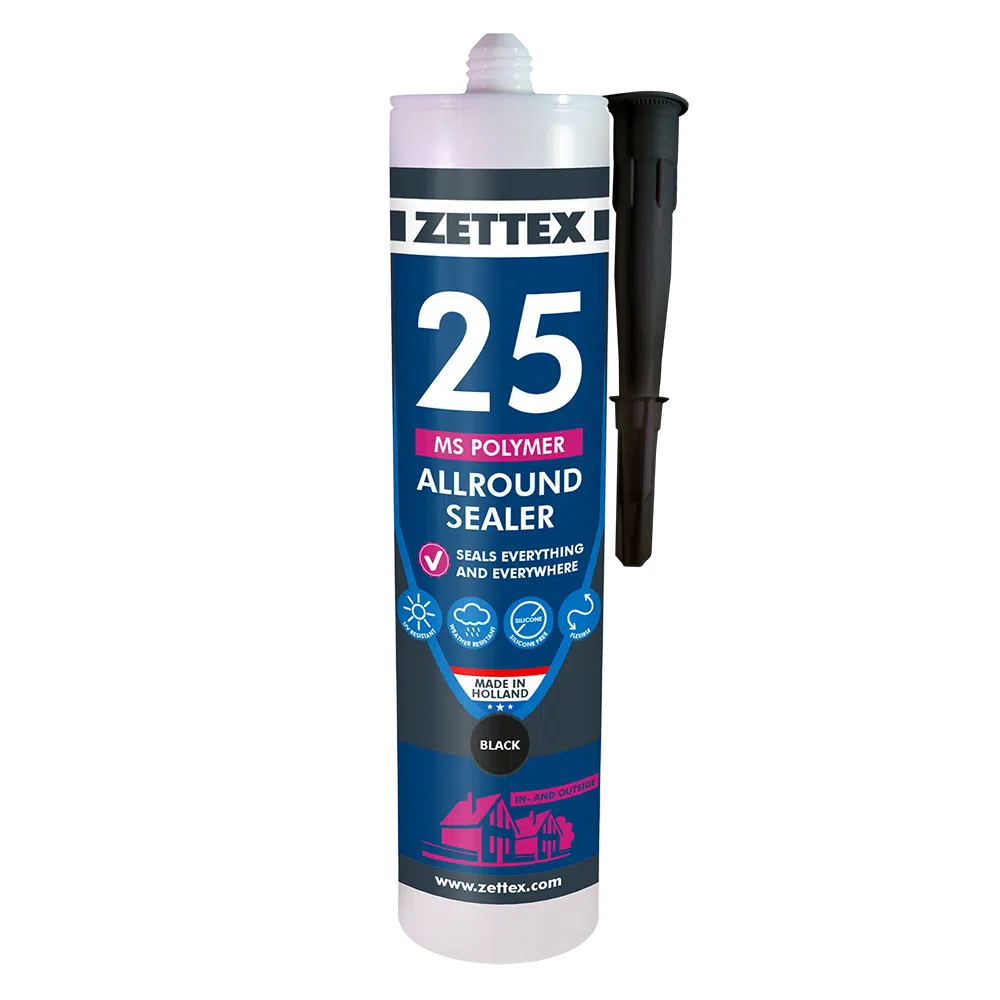

1× tube Zettex MS25 kit

Downloads

Installatiehandleiding zonnepaneelset flexibel

Specificaties

Systeemspanning 12V (bij 1 paneel)

Paneel vermogen 100Wp (±3%)

Paneel Vmp / Voc 24,4V / 28,5V

Paneel Imp / Isc 4,10A / 4,30A

Celtype Monokristallijn, 42 cellen

Toplaag ETFE

Afmetingen paneel 960 x 580 x 3 mm

Gewicht paneel 1,92 kg

Min. buigradius 150 mm

Waterdichtheid paneel IP68

Kleur paneel Zwart

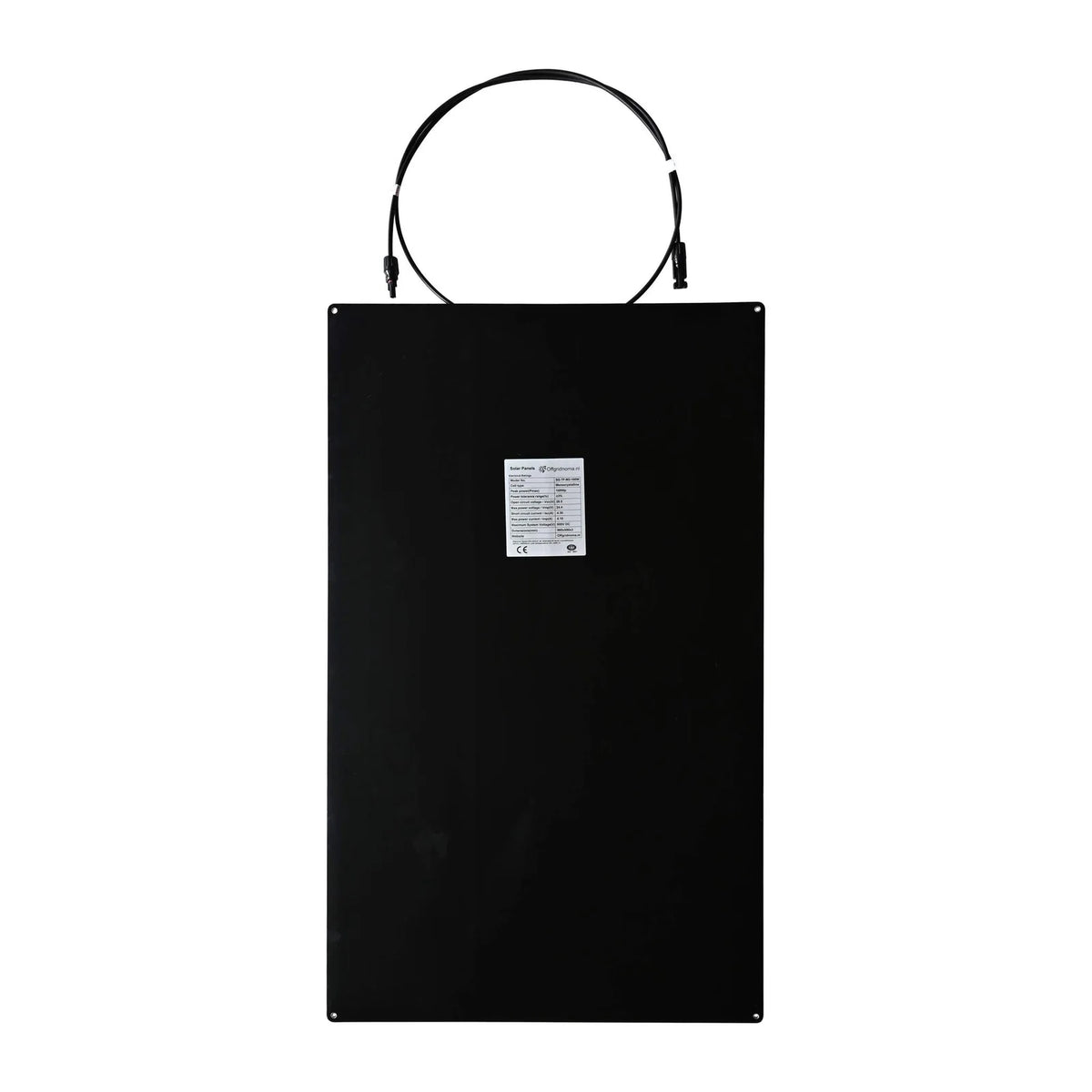

Aansluiting paneel Junctionbox, 90 cm kabel 2,5 mm² met connectoren

Dakdoorvoer 1× meegeleverd

Kit Zettex MS25 kit, 1 tube

Laadregelaar Victron MPPT 75/15 (BlueSolar of SmartSolar)

Max. laadstroom 15A

Accuspanning 12/24V (automatisch)

Max. paneelspanning (Voc) 75V

Max. paneelvermogen regelaar 220W (bij 12V)

Aansluitklemmen regelaar Schroefklemmen, tot 6 mm²

Bluetooth SmartSolar: ja, BlueSolar: nee

Certificering CE

Garantie 2 jaar

Veelgestelde vragen

Wat zit er in de zonnepaneelset?

De set bevat 1 flexibel zonnepaneel van 100Wp met junctionbox en 90 cm kabel, 1 Victron MPPT 75/15 laadregelaar (BlueSolar of SmartSolar, naar keuze), 1 rode kabel van 5 m en 1 zwarte kabel van 5 m (beide met connectoren er al aan), 1 dakdoorvoer en 1 tube Zettex MS25 kit.

Wat is het verschil tussen de BlueSolar en de SmartSolar in deze zonnepaneelset?

Beide regelaars laden even snel (max. 15A). De SmartSolar heeft Bluetooth ingebouwd, zodat u het laadprofiel instelt en de opbrengst uitleest met de VictronConnect-app. De BlueSolar heeft geen Bluetooth.

Wilt u het laadprofiel aanpassen, bijvoorbeeld voor een LiFePO4-accu, kies dan de SmartSolar.

Voor welke accuspanning is deze zonnepaneelset geschikt?

Met één paneel is de zonnepaneelset bedoeld voor een 12V-accusysteem. De MPPT 75/15 herkent 12V en 24V automatisch en verwerkt tot 75V paneelspanning, maar één paneel met een Vmp van 24,4V is te laag om een 24V-accu te laden. Voor 24V zijn minimaal twee panelen in serie nodig.

Hoe sluit ik de zonnepaneelset aan?

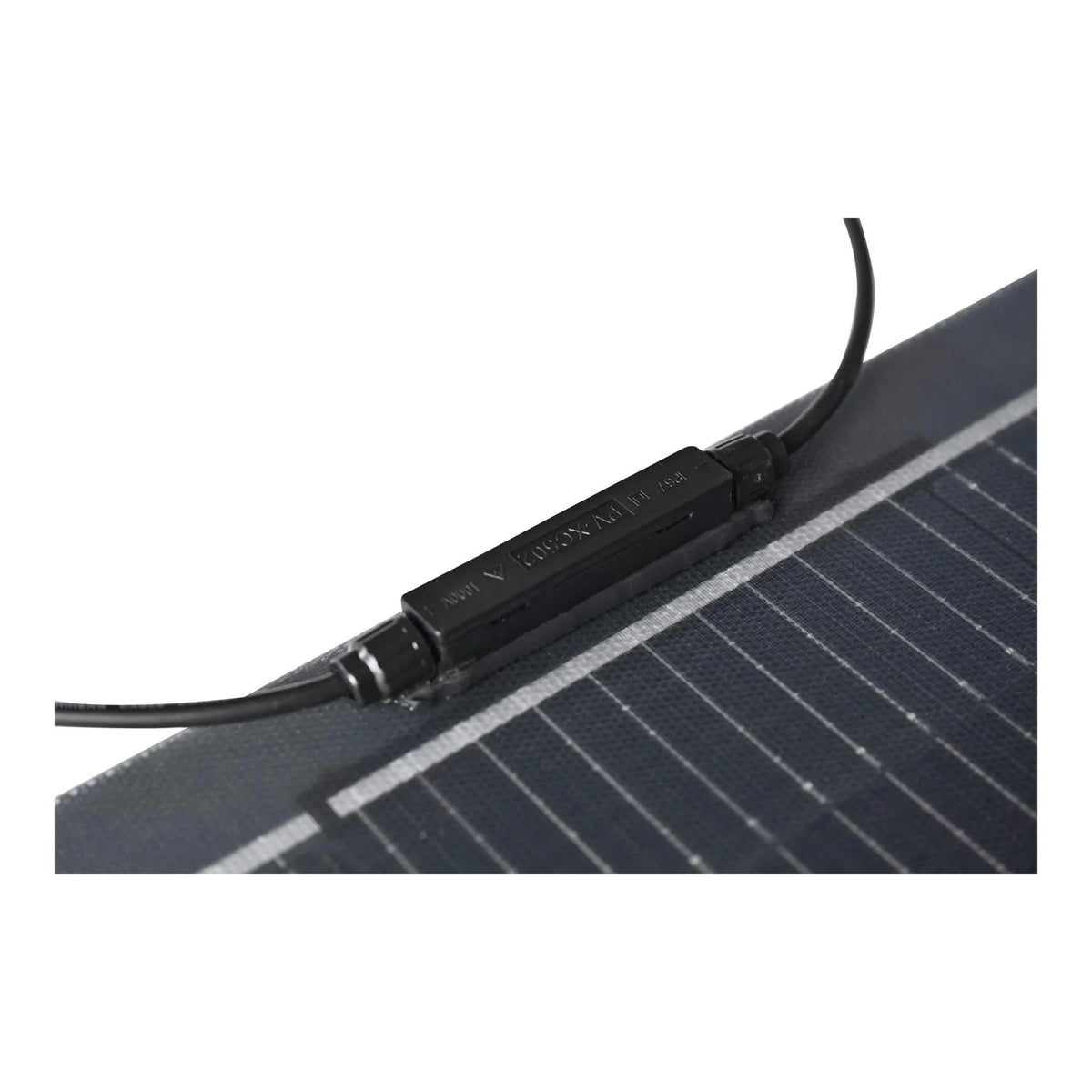

Het paneel heeft een junctionbox met solar connectoren. Daarop sluit u de verlengkabels van 5 m (4 mm²) aan; de connectoren zitten al aan die kabels (rood is plus, zwart is min). Aan de regelaarzijde strippen en sluit u de draden aan op de schroefklemmen (draad tot 6 mm²): 1 ingang voor het paneel (PV) en 1 voor de accu (BAT). Sluit eerst de accu aan en daarna het paneel. Voor de accuzijde heeft u zelf kabel, zekering en kabelogen nodig; kabelogen van 5, 6, 8 of 10 mm (afhankelijk van uw accu) zitten niet in de set.

Plaats de regelaar zo dicht mogelijk bij de accu en monteer een zekering in de pluskabel naar de accu. De stappen staan in de installatiehandleiding.

Hoe monteer ik het flexibele paneel uit de zonnepaneelset?

Het paneel is 3 mm dik en wordt op het dak geplakt met de meegeleverde Zettex MS25, bijvoorbeeld op een camperdak of bootdek. Leg het paneel volledig vlak op de lijm en laat rondom het paneel 5 mm vrij voor uitzetten en krimpen. De minimale buigradius is 150 mm. De dakdoorvoer plaatst u bij de junctionbox en dicht u af met de Zettex MS25. Alle stappen staan in de installatiehandleiding.

Kies een plek zonder schaduw, bijvoorbeeld van een antenne of dakluik.

Is deze zonnepaneelset waterdicht en geschikt voor een boot?

Het paneel is IP68 getest (60 minuten in 1 meter water en 8 uur stoftest) en 672 uur zoutnevel met minder dan 2% vermogensverlies. Daardoor is het geschikt voor buiten, ook op een boot. De laadregelaar is niet waterdicht en hoort droog gemonteerd te worden, bijvoorbeeld in een kast of in het voertuig.

Bescherm de klemmen van de regelaar tegen vocht en condens.

Is de zonnepaneelset genoeg voor mijn accu, en kan ik later een paneel toevoegen?

Het paneel levert maximaal 100Wp onder standaard testcondities; in de praktijk ligt de opbrengst lager en hangt af van zon, hoek en temperatuur. De MPPT 75/15 kan bij een 12V-accu tot 220W aan panelen verwerken, dus er is ruimte voor een tweede paneel. Controleer bij uitbreiding altijd de totale paneelspanning en stroom tegen de maximale waarden van de regelaar.

Wat heb ik naast de zonnepaneelset nog nodig?

Een accu (12V), kabel van de regelaar naar de accu, kabelogen die bij uw accu passen en een zekering in de pluskabel. Die zijn niet in de set opgenomen.
