Stroomverdeler 250A — 8× M10 + 6× M4 Busbar Plus/Min Blok (12–48V DC)

Stroomverdeler (busbar) met plus- en minpool in één geïntegreerd blok — 8 M10-aansluitpunten en 6 M4-schroefaansluitingen. Max. 250A continu, 12–48V DC. Bespaart montageruimte t.o.v. twee losse busbars. CE-gecertificeerd.

Plus én min in één blok — geen tweede busbar nodig
Bespaart montageruimte t.o.v. twee losse busbars
250A continu stroom, 8× M10 + 6× M4 aansluitpunten
180° open kap voor flexibele kabelinstallatie
Geschikt voor 12V, 24V én 48V DC systemen
CE-gecertificeerd

€29,95

Ook af te halen in onze showroom in Nijkerk

2 jaar garantie op elk onderdeel
30 dagen bedenktijd, gewoon retour sturen
Zelf ingepakt op compleetheid gecontroleerd
Sinds 2012 hét adres voor off-grid energie

Complete your installation

Productinformatie

Geschikt voor

Camper / RV Boot / Marine Zonne-energie Auto / 12V Vrachtwagen / 24V Off-grid installatie

Omschrijving

De stroomverdeler BB250X2-T4M10S3 is een all-in-one busbar: plus- en minpool zitten samen in één blok, verdeeld over twee rijen van elk 4 M10-studs. Dit bespaart montageruimte ten opzichte van twee losse rood/zwart busbars.

De busbar is beoordeeld op 250A continu DC-stroom bij spanningen tot 48V DC. Naast de 8 M10 (3/8") studs biedt het blok 6 extra M4-schroefaansluitingen voor kleinere circuits, zodat u hoofd- en bijstromen vanaf hetzelfde punt kunt verdelen.

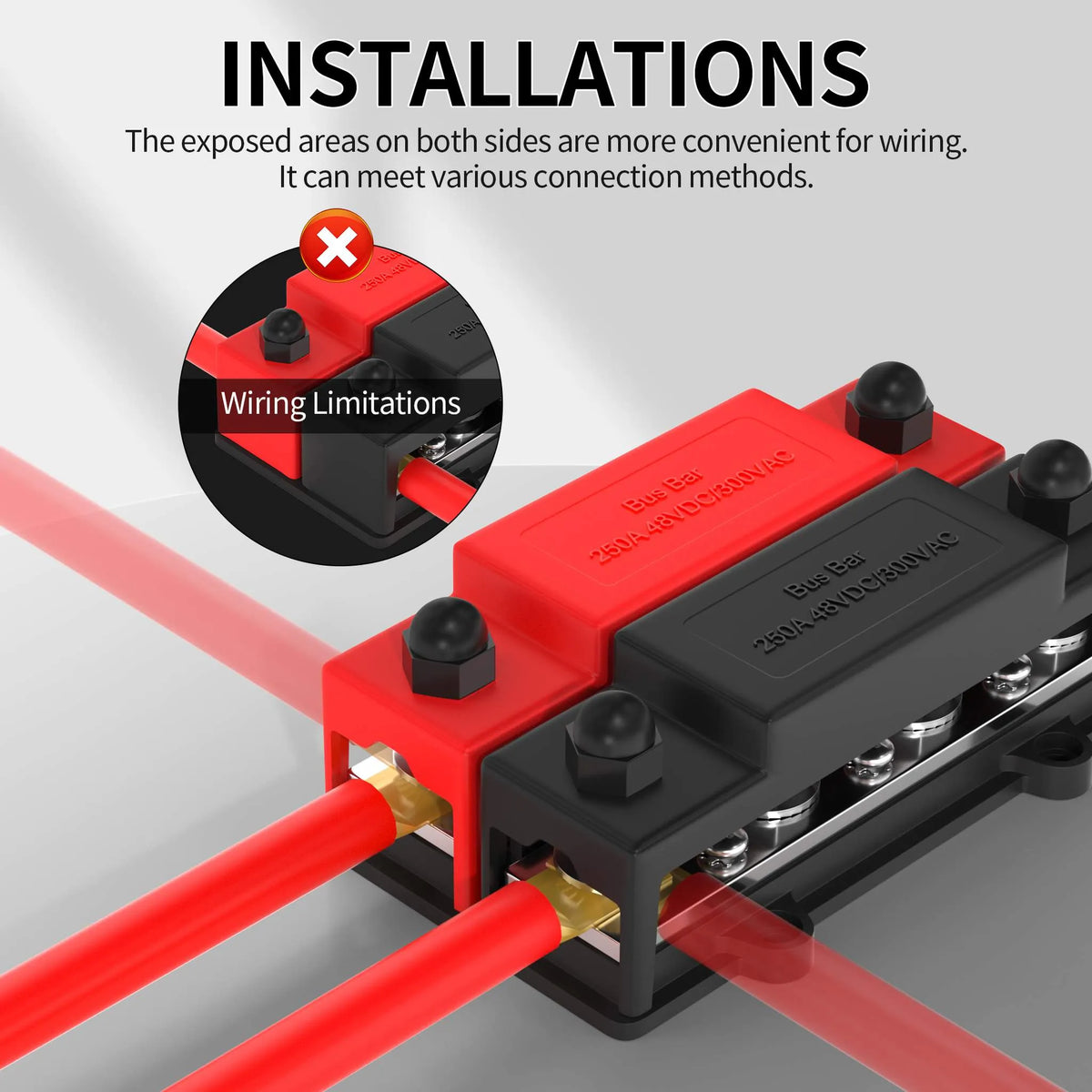

De twee rijen zijn elektrisch en fysiek van elkaar gescheiden binnen hetzelfde blok, met een beschermkap die 180° opengaat voor flexibele kabelinstallatie vanuit elke richting.

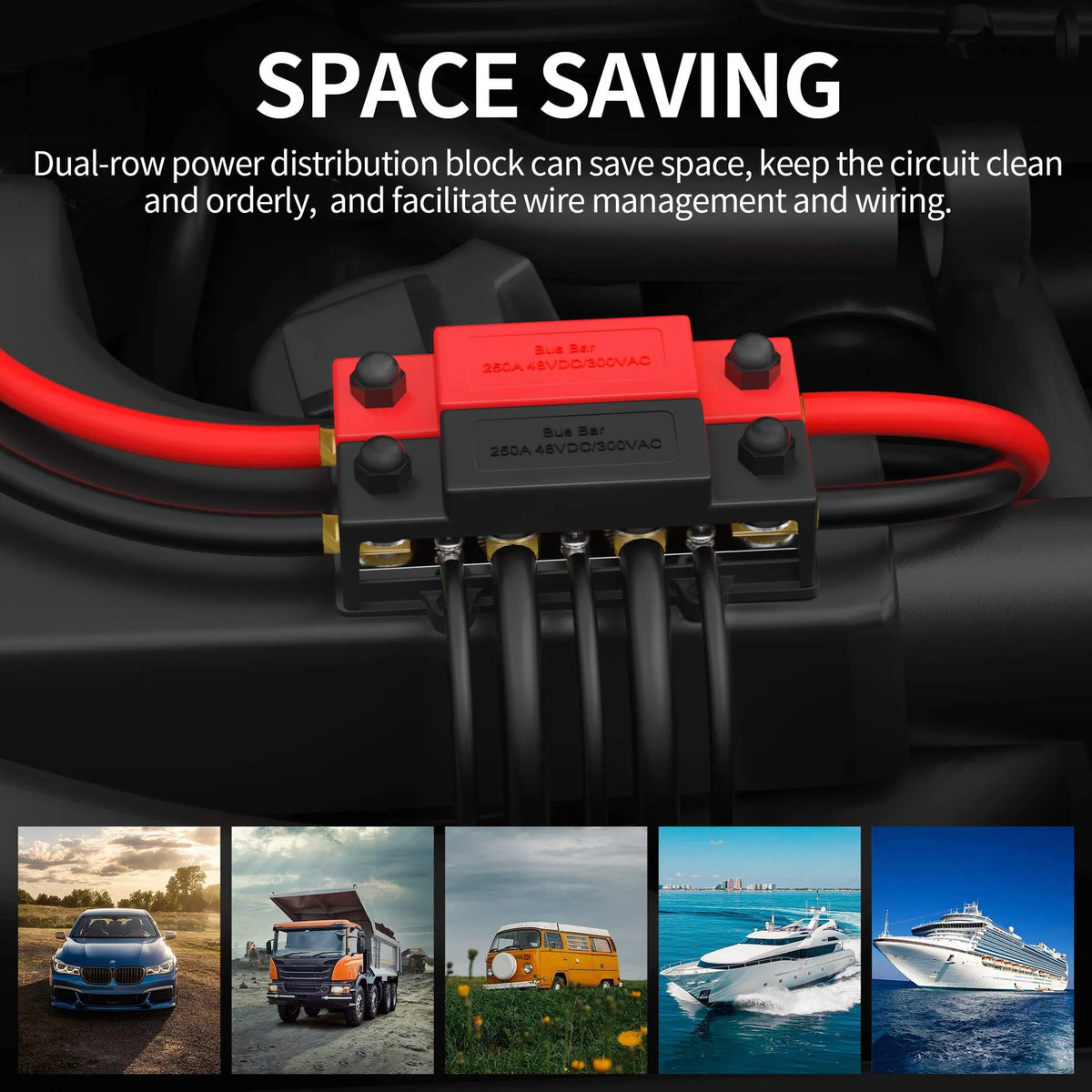

Ideaal voor installaties waar ruimte beperkt is, zoals compacte camperkasten of scheepselektronica, en geschikt voor camper, boot, vrachtwagen en zonne-energie systemen. CE-gecertificeerd.

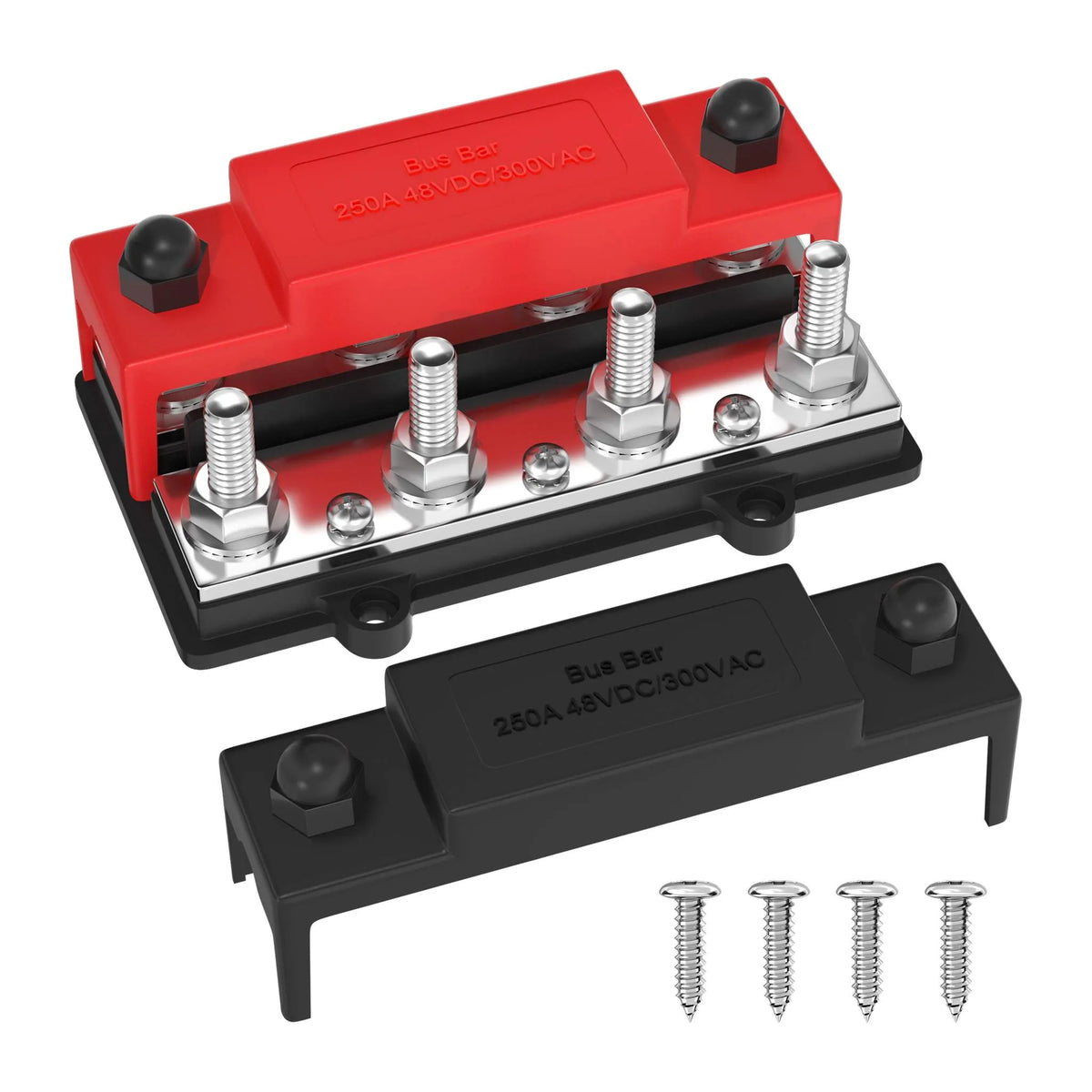

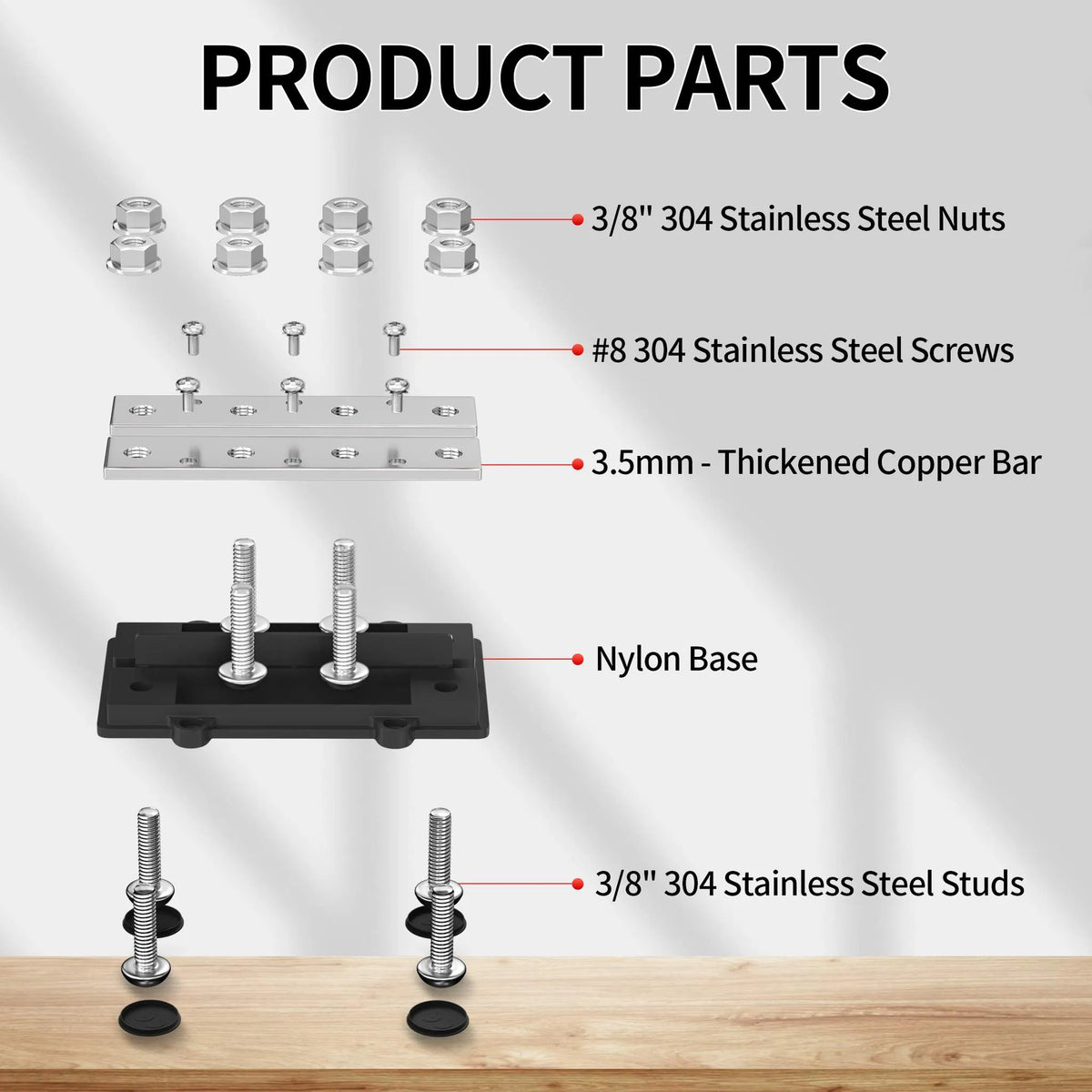

Meegeleverd

1× Busbar-blok BB250X2-T4M10S3 (plus + min geïntegreerd)
8× M10 roestvrij stalen studs (gemonteerd)
6× M4 schroefaansluitingen
1× Beschermkap met 180° opening
Bevestigingsmateriaal

Specificaties

Artikelnummer BB250X2-T4M10S3-C

Configuratie 1× blok met geïntegreerde plus- en minpool

Aansluitingen 8× M10 (3/8") + 6× M4 (#8)

Max. bedrijfsspanning 48V DC / 300V AC

Continu stroom 250A DC

Materiaal geleider Koper

Basis materiaal Vlamvertragende nylon

Certificering CE

Veelgestelde vragen

Zit plus en min bij dit blok samen, of moet ik er twee kopen?

Dit is één blok waarin plus- en minpool al gescheiden zijn verwerkt in twee rijen. U hoeft er dus geen tweede busbar bij te kopen zoals bij de losse rood/zwart modellen.

Ideaal als montageruimte beperkt is, bijvoorbeeld in een compacte accukast.

Hoeveel verbruikers kan ik hierop aansluiten?

Elke rij heeft 4 M10-aansluitpunten en er zijn 6 extra M4-schroefaansluitingen. In totaal kunt u dus meerdere hoofdcircuits en kleinere aftakkingen tegelijk aansluiten, verdeeld over plus en min.

Is deze stroomverdeler geschikt voor mijn 12V, 24V of 48V systeem?

Ja, het blok is beoordeeld op maximaal 48V DC en 300V AC, geschikt voor alle gangbare spanningen in campers, boten en zonne-energie systemen.

Welk kabelschoen formaat past op de M10 studs?

De studs hebben een M10 (3/8") draad. Gebruik kabelschoenen met een ringoog van minimaal 10,5 mm diameter, geschikt voor dikkere hoofdkabels.

Gebruik ook op de M4-schroefaansluitingen altijd een kabelschoentje (oogje), geschikt voor M4 (ringmaat ca. 4,3 mm) — draad los onder de schroef klemmen is geen betrouwbare verbinding en wordt afgeraden.

Kan ik dit blok in een vochtige omgeving monteren?

Het blok heeft geen IP-rating op de aansluitpunten. Voor vochtige omgevingen raden wij een afdichtbare behuizing aan.

Hoe monteer ik dit blok correct?

Monteer het blok op een isolerend oppervlak. Sluit de hoofdingang van de pluszijde aan via een hoofdzekering, en de minzijde rechtstreeks op de minpool van de accu. Draai alle verbindingen aan tot het aanbevolen aanhaalmoment.

Let bij montage op dat plus- en minzijde fysiek gescheiden blijven volgens de bedrukking op het blok.
